消防排烟专用角钢法兰规格选型标准

    消防排烟角钢法兰是防排烟风管密封承重、防火承压的核心构件，直接关乎系统耐火完整性、运行密封性，也是消防竣工验收重点核查配件。区别于普通新风排风角钢法兰，消防款执行GB51251-2017防排烟国标、GB50243通风验收双标准，对角钢规格、材质镀锌、孔距公差、加固工艺有强制硬性要求。目前大量项目混用普通通风法兰、小规格缩水角钢，极易出现高温变形、法兰开裂、烟气渗漏，直接导致消防验收驳回。结合新规要求，整理全套消防排烟角钢法兰合规选型标准，适配矩形、圆形排烟风管，采购施工可直接对标选用。

    一、消防排烟角钢法兰基础强制材质标准，选型首要底线。消防排烟系统严禁使用冷镀锌、回收非标角钢制作法兰，材质有明确准入要求。基材必须选用国标Q235B热轧角钢，无夹层、无弯折裂纹，杜绝薄壁非标边角钢；防腐统一要求热浸镀锌工艺，镀锌层厚度≥65μm，单面镀锌克重≥275g/㎡，耐高温抗氧化，抵御排烟高温气流腐蚀。厨房高温排烟、地下车库潮湿排烟系统，禁止使用201不锈铁替代，常规项目用热镀锌角钢法兰，高温腐蚀性油烟排烟，升级304不锈钢排烟专用角钢法兰，所有材质必须可提供钢厂材质报告与镀锌检测报告。

    二、矩形排烟风管匹配角钢规格国标对照表，按需选配。消防系统区分低压排烟、高压补风、耐火风管三大工况，风管长边尺寸决定角钢规格，严禁小角钢大用。风管长边≤400mm，标配L40×4国标加厚角钢，适配楼层支管、小型分区排烟管道；风管长边450mm-1000mm，标配L50×5角钢，为车库、商场主流排烟主管规格；风管长边1100mm-1600mm，必须选用L63×6加厚角钢，风管震动大、风压高，防止法兰形变；风管长边≥1800mm超大耐火风管，强制使用L70×7角钢，四角加铸加固块，满足耐火承压要求。重点注意：消防排烟最低起步规格为L40×4，禁止用L30×3普通通风角钢替代。

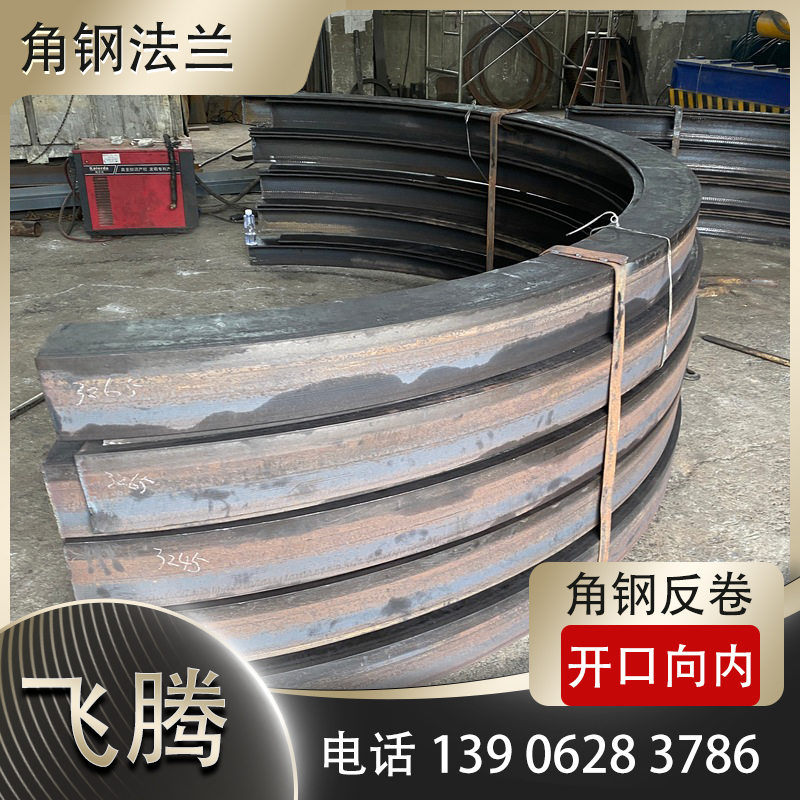

    三、圆形排烟风管专用角钢法兰选型规范。圆形排烟风管多用于风机进出口、竖井排烟管道，承压交变应力更强，规格选型严于矩形法兰。管径DN200及以下小圆排烟管，选用L40×4角钢；DN250-DN500中频排烟管道，选用L50×5角钢；DN600以上竖井主排烟管道，统一选用L63×6加厚卷圆角钢。同时圆形法兰禁止拼接点焊成型，必须一体卷圆焊接，焊缝满焊打磨，规避高温受力开裂，风机对接位置法兰额外加装减震密封垫片。

    四、消防专属螺栓孔距、尺寸公差硬性标准。区别普通通风法兰，排烟法兰孔距有防火限流要求：法兰螺栓等分间距≤150mm，风管四角必须增设备用螺孔，防止高温形变受力不均；法兰平整度误差≤1.5mm，矩形对角线误差≤2mm，杜绝对接漏烟。螺栓统一标配热镀锌高强螺栓，长边≥1000mm风管，螺栓规格不低于M10；耐火极限1h及以上排烟风管，法兰内侧加装防火密封胶条，普通橡胶垫片不予验收通过。

    五、分系统差异化选型细则，规避验收扣分。第一，机械排烟系统：全系统最低L40×4起步，高层主楼排烟主管统一升级L50×5；第二，正压送风补风系统：风压波动大，角钢规格对应同尺寸排烟风管大一档选配；第三，耐火包覆排烟风管：外包防火板材，法兰厚度、角钢规格不可缩减，维持原国标规格；第四，人防联动排烟风管：执行人防加高加厚标准，标配L63×6角钢，双面满焊加固。同时同一防火分区内，禁止混用两种不同规格角钢法兰。

    六、选型采购高频避坑要点。其一，区分普通热镀锌与消防专用热镀锌，普通镀锌耐高温不足，高温排烟会起皮脱锌；其二，拒绝非标下差角钢，市面40#非标角钢实际厚度仅3.0mm，不满足消防承重；其三，焊接工艺合规要求，法兰拼接处必须满焊，焊后焊点补涂镀锌修复剂；其四，改造项目选型，必须匹配原有法兰孔距，不可随意更改规格，避免对接错位。

    总结：消防排烟角钢法兰选型核心口诀：小管40起步、中管50标配、大管加厚加固，严控热镀锌材质、严控螺栓孔距、严控下差尺寸。严格对标GB51251新规规格选型，不缩减角钢厚度、不降级材质工艺，既能保障排烟系统运行不漏烟、不变形，也能一次性通过消防专项验收，减少整改返工成本。
